شرح کلی
مکانیزم عملکرد این بخاری بر اساس ترکیب گاز شهری یا مایع با اکسیژن موجود در هوا بوده و نتیجه این واکنش علاوه بر مقدار قابل ملاحظه ای گرما، گاز دی اکسیدکربن و بخار آب می باشد، در صورتیکه واکنش به صورت ناقص انجام گیرد، میتواند باعث تولید گاز سمی مونوکسید کربن شود، بنابراین طراحی بخاری های گازسوز از اهمیت بسیار بالایی برخوردار است، لذا تنظیمات فشار و مقدار گاز و هوا در این محصولات بصورت کاملاً ثابت و غیرقابل تغییر در نظر گرفته می شود.
در بخاری های گازسوز بدون نیاز به دودکش ارتباط وسیله به خارج از محیط زندگـی وجود ندارد و محصولات حاصل از احتراق مستقیماً و با کمک رفلکتور، در محیط منتشر میشوند، انتقال حرارت نیز به روش جابجایی و تشعشعی (در نوع سرامیکی) می باشد، راندمان ناخالص این وسیله نزدیک به ۱۰۰%می باشد.
شرح عملکرد
گاز از طریق لوله وارد بخاری می شود و پس از باز شدن مسیر پیلوت و گرم شدن ترموکوپل، مسیراصلی گازبه مشعل نیز باز شده و گاز پس از ترکیب باهوای اولیه وارد مشعل شده و در سر مشعل مشتعل می شود، سپس با هوای ثانویه ترکیب و شعله ای آبی با احتراق کامل ایجاد می نماید، مادامی که شعله وجود داشته باشد و ترموکوپل گرم باقی بماند، مسیر گاز اصلی باز می باشد ولی به محض هرگونه اختلال در شعله، قطع شدن گاز و یا خرابی ترموکوپل، مسیر گاز بسته می شود تا ایمنی لازم را ایجاد نماید.
همچنین این محصول مجهزبه سیستم ایمنی از نوع ODS می باشد، این ایمنی به گونه ای است که اگر میزان اکسیژن محیط کمتر از ۱۸% شود، منبع تغذیه گاز را به طور خودکار قطع میکند تا مقدار اکسیژن محیط کمتر از حد تعیین شده مجاز افت نکند.
اجزای اصلی
- سیستم نظارت برشعله : این سیستم شامل پیلوت و ترموکوپل می باشدکه ضمن روشن نمودن مشعل اصلی محصول وایجادشرایط STAND BY وظیفه نظارت برعملکرد صحیح شعله و جلوگیری از خطرات ناشی از بی احتیاطی یا قطع و وصل شدن گاز را برعهده دارد.
- سیستم نظارت برکاهش اکسیژن محیط(ODS) : این سیستم نوعی پیلوت با تنظیمات بسیار دقیق است که در اثر کاهش اکسیژن محیط خاموش شده و مسیر گاز بخاری را مسدود می نماید، در حالت عادی اکسیژن محیط حدود ۲۱% ازهوا را تشکیل می دهد، زمانی که به دلیل بسته بودن منافذ ورود هوا و عدم تهویه مناسب محیط، میزان اکسیژن تا کمتر از ۱۸% تقلیل پیداکند، باعث قطع جریان گاز می شود.
- گاورنر تنظیم فشارگاز : این گاورنر جهت تنظیم فشار گاز ورودی به بخاری و ایجاد شرایط بهینه سوخت و عملکرد صحیح پیلوت ODS تعبیه و در ورودی گاز یا بصورت ترکیب شده با شیرکنترل می باشد.
- شیر کنترل چندکاره : این شیر کنترل(کاربراتور) دارای مکانیزم های نظارت بر شعله، جرقه زن الکتریکی (پیزوالکتریک) و تنظیم شعله می باشد و می تواند در انواع دستی یا ترموستاتیک باشد، در نوع ترموستاتیک شعله بخاری براساس دمای از قبل تنظیم شده، کم و زیاد می شود و باعث کاهش مصرف انرژی می گردد.
- گریل(حفاظ فلزی) :جهت جلوگیری از آسیب دیدگی در برابر سوختگی(مخصوصا کودکان) یک شبکه فلزی با پوشش ضدزنگ در جلوی بخاری نصب شده است که مانع عبور دست و رسیدن به قسمت های گرم بخاری می شود.
- صافی ورودی گاز : در قسمت ورودی گاز به بخاری، یک صافی با مش مناسب تعبیه شده است تا از ورود آلودگی ها داخل لوله به وسیله جلوگیری بعمل آورد، این موضوع مخصوصا برای پیلوت ODS بسیاراهمیت دارد و از گرفتگی اوریفیس(سوراخ) آن وخاموش شدن پیلوت جلوگیری می نماید.

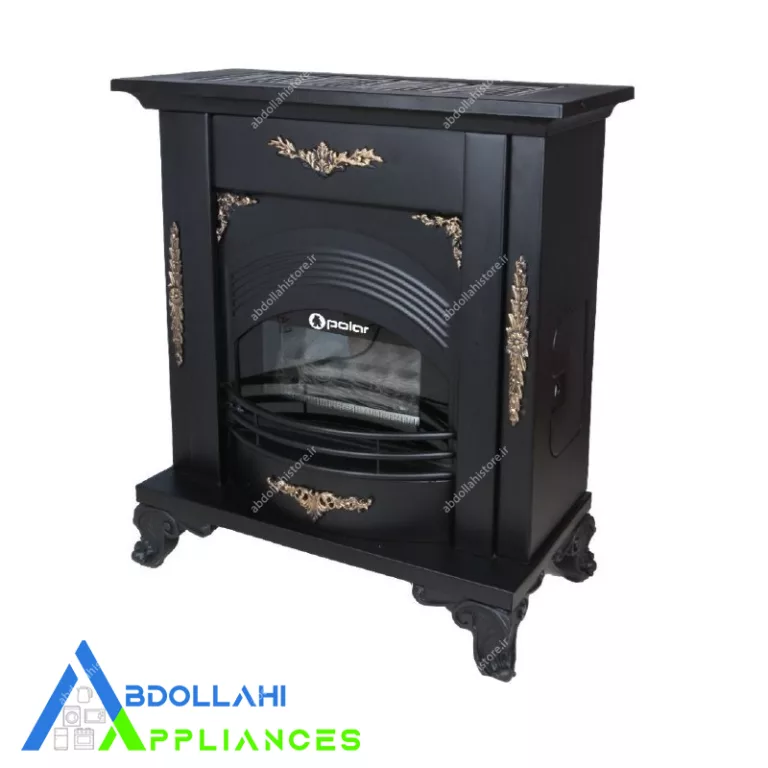

کاربرد بخاری سه سفال پلار
- مناسب منازل ومحیط های زندگی بارعایت نکات ایمنی می باشد،بطوریکه ازاین بخاری نبایددراطاق خواب یامحیط های کوچکتراستفاده شود
- مناسب محیط های عمومی مانند فروشگاه ها،بانک ها،ادارات،دانشگاه ها،سالن های ورزشی، رستوران ها،مساجد،سالن های اجتماعات و….
- قابل کاربردبصورت دیواری یازمینی
- درهرنوع آب وهوای جغرافیایی قابل استفاده است
مزایا
- مجهز به پیلوتODS ، گاورنرتنظیم فشارگاز، شیرکنترل تدریجی یا مرحله ای، صافی ورودی گاز
- دارای راندمان ۱۰۰%واقعی
- نوع گازمصرفی : گاز طبیعی(شهری)
- قابل استفاده با حداقل فشارگاز
- دارای استاندارد ملی ایران
- حفاظ ایمنی(گارد) جلویی با پوشش کروم جهت جلوگیری از تماس مستقیم با مشعل و خطر آسیب دیدگی
- رفلکتور لعابی ضمن ایجاد مقاوم در برابر تغییر رنگ، امکان تمیز کردن آسان با پارچه ای مرطوب را فراهم می سازد.
- با جرقه زن پیزو نیاز به کبریت جهت روشن کردن بخاری را مرتفع می کند.
- پیلوت ایمنی100%(ODS) باعث اطمینان ازعملکرد ایمن بخاری و محافظت در برابر کاهش اکسیژن محیط و ایمنی قطع گاز در زمان ایجاد اشکال در شعله می باشد
- کنترل کننده بخاری (کاربراتور) در قسمت بالای بخاری نصب گردیده تا باعث جلوگیری از خم شدن برای دست یابی به انتخاب دما و عملکرد بخاری شود.
- قابل نصب بر روی دیوار (فقط بادوعددپیچ) یا کف زمین بصورت دلخواه
- شیر کنترل تدریجی(کاربراتور) باعث ایجاد اطمینان از عملکرد بی صدا، حذف احتراق نامطلوب می باشد.
- طراحی جدید و ظریف و بدون تیزی و ظاهری با دوام و زیبا
- برنرهای تشعشعی مجزاء اجازه تنظیم حرارت دلخواه شما را می دهند، این سرامیک ها بادوام، دارای راندمان بالا و توزیع حرارت سریع هستند.
